PANTALLA GPS KIA SPORTAGE 2009-2016 CARPLAY ANDROID AUTO TS18 QLED

Pantalla QLED Táctil Multimedia para Kia Sportage 2009-2016 Version Low para modelo radio simple de fabrica – Sistema Android TS18 Modernizado

Disfruta de una experiencia multimedia completa en tu Kia Sportage con esta avanzada pantalla táctil, diseñada para ofrecer conectividad, entretenimiento y control total del vehículo desde un solo dispositivo.

📱 Características Principales:

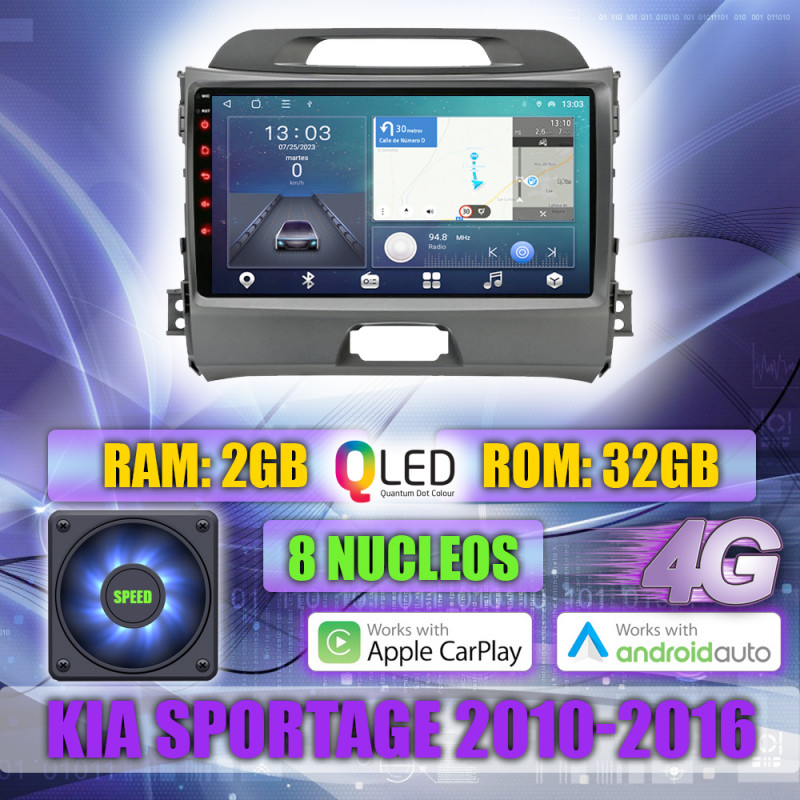

• Pantalla QLED HD 2K de 9 pulgadas con resolución 1280 x 720, calidad nítida y colores vibrantes.

• Multitáctil capacitiva de alta sensibilidad.

• Procesador ARM Cortex-A55 de 8 núcleos a 1.6 GHz (64-bit), que garantiza alto rendimiento y fluidez.

• Memoria 2 GB de RAM y 32 GB de almacenamiento interno (ROM) para aplicaciones, mapas y contenido multimedia.

• Sistema operativo Android TS18 moderno, compatible con la mayoría de apps actuales.

🧭 Navegación y Conectividad:

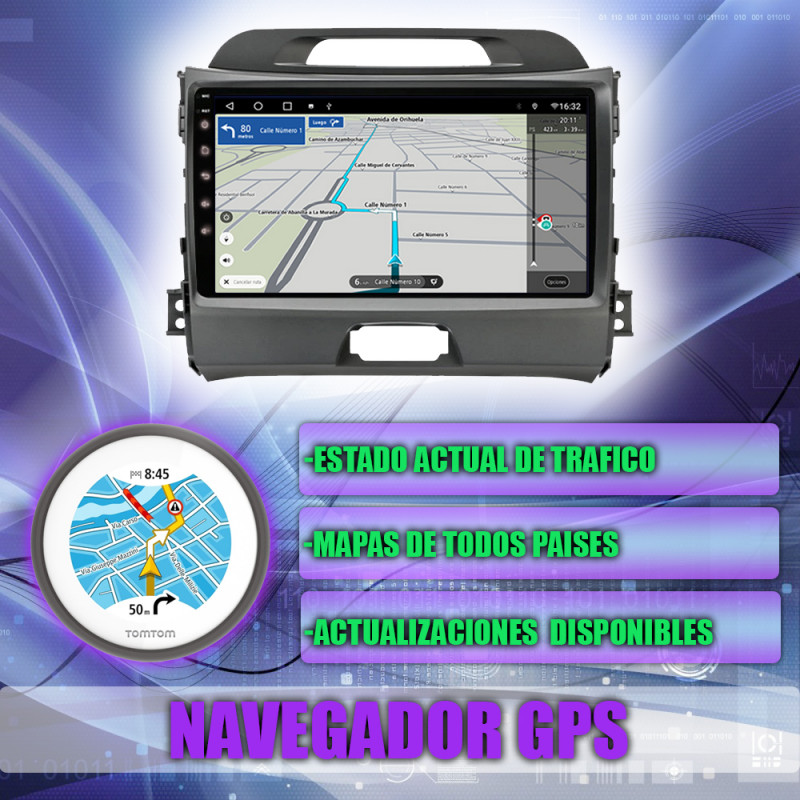

• Navegador GPS TomTom preinstalado, preciso y confiable.

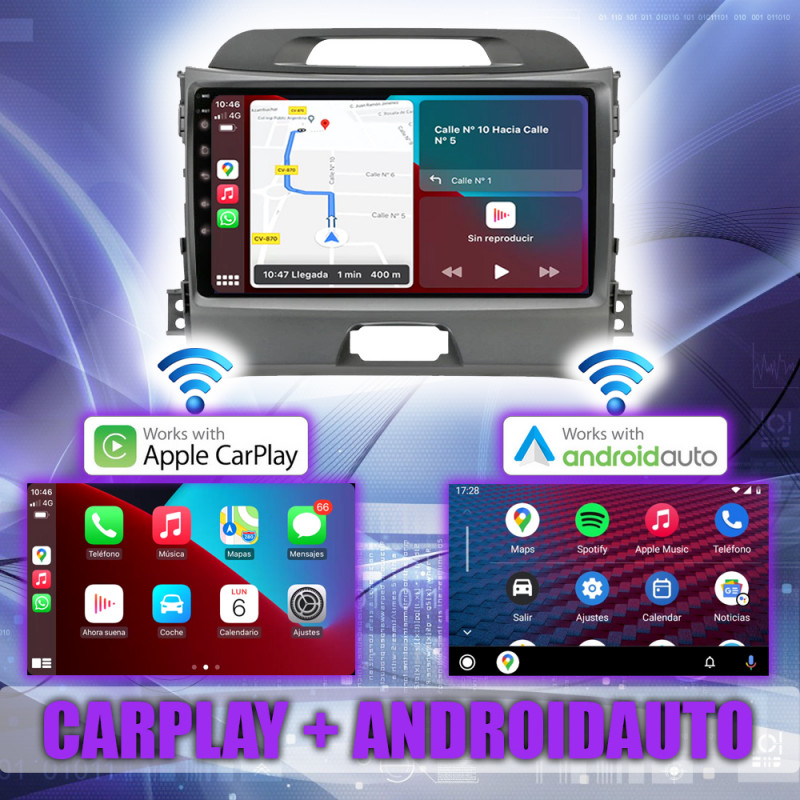

• Compatibilidad con CarPlay y Android Auto inalámbrico, para sincronizar tu móvil fácilmente.

• Conexión Wi-Fi dual (2.4 GHz y 5.0 GHz) para mayor velocidad de descarga y navegación.

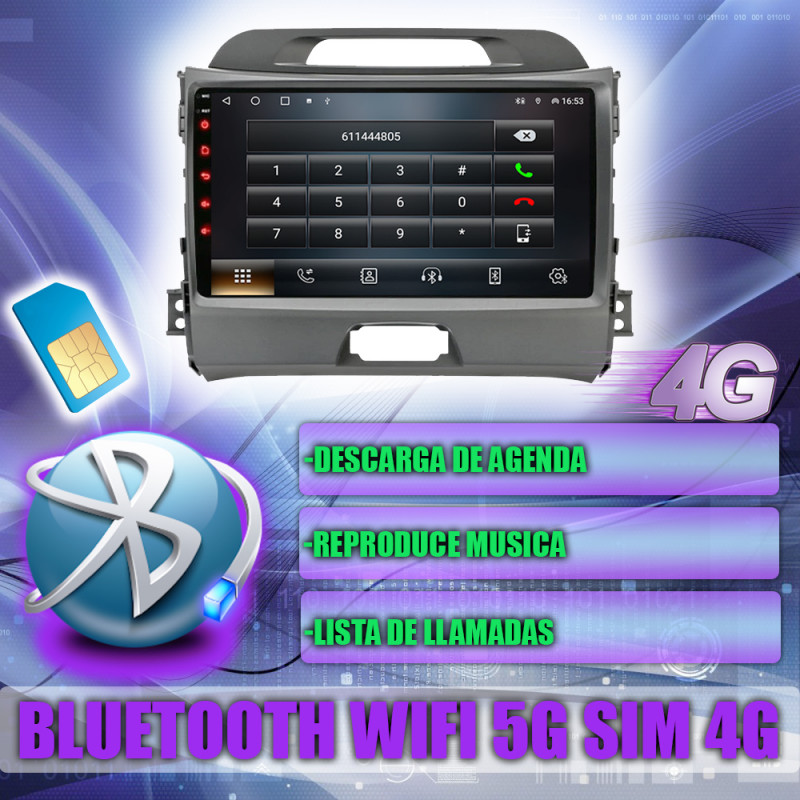

• Soporte para tarjeta SIM 4G, permitiendo acceso a internet móvil directamente desde la unidad.

• Bluetooth 5.4, para llamadas manos libres y reproducción de música con mejor calidad y menor consumo de energía.

🎶 Sonido de Alta Calidad:

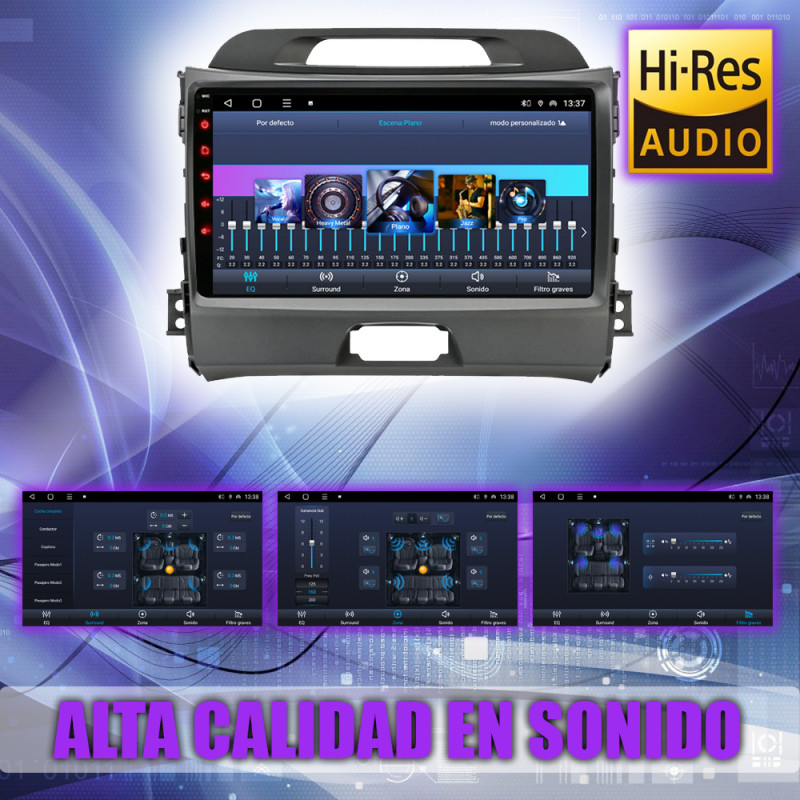

• Amplificador integrado con ecualizador de múltiples modos de sonido para una experiencia auditiva superior.

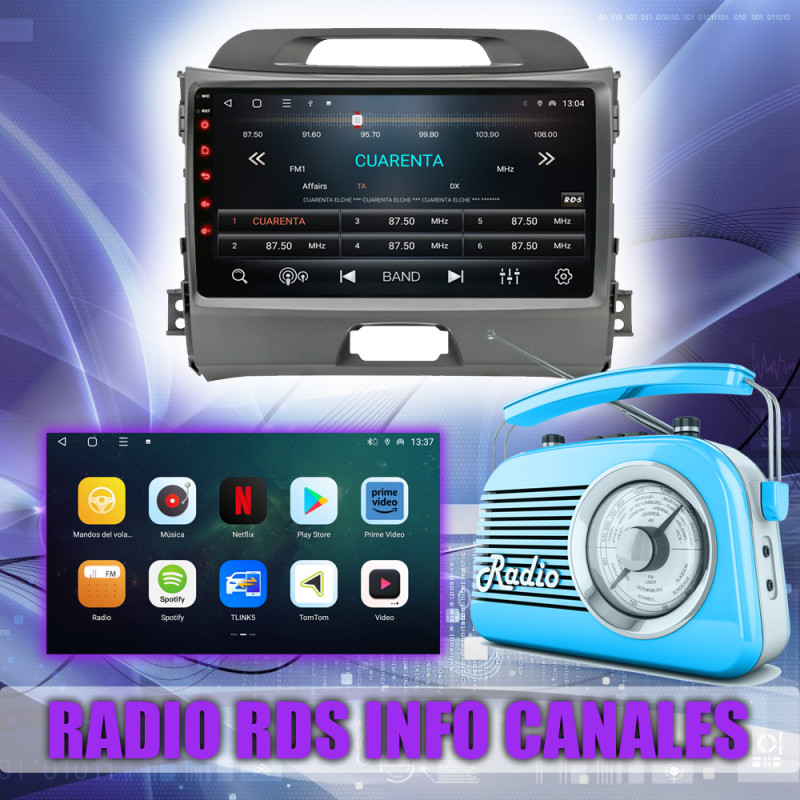

• Radio FM con RDS, muestra nombres de emisoras y datos adicionales.

🛠️ Compatibilidad y Control Vehicular:

• Soporta comunicación con mandos del volante, permitiendo controlar desde la pantalla los mandos del volante en Kia Soportage.

• Botones de la pantalla con iluminación RGB personalizada, con opción de elegir entre múltiples colores.

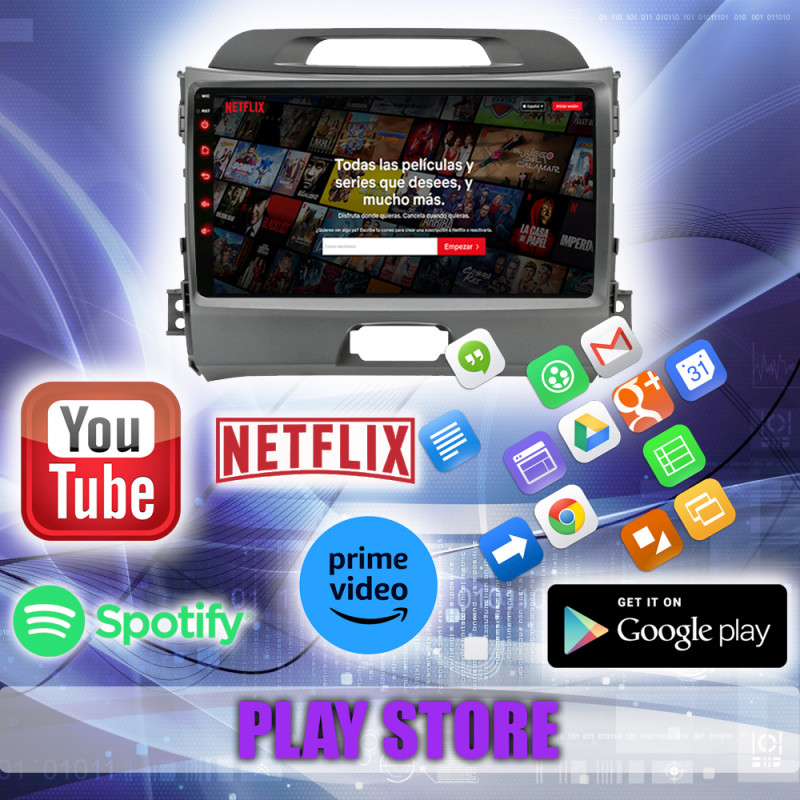

📲 Aplicaciones Preinstaladas:

• Google Play Store, YouTube, Netflix, Prime Video, TomTom, Spotify, YT Music, Google Maps, Facebook, entre muchas más.

🌡️ Sistema de Enfriamiento y Estabilidad:

• Ventilador silencioso integrado en la placa base, que mantiene una temperatura estable para un funcionamiento seguro y prolongado.

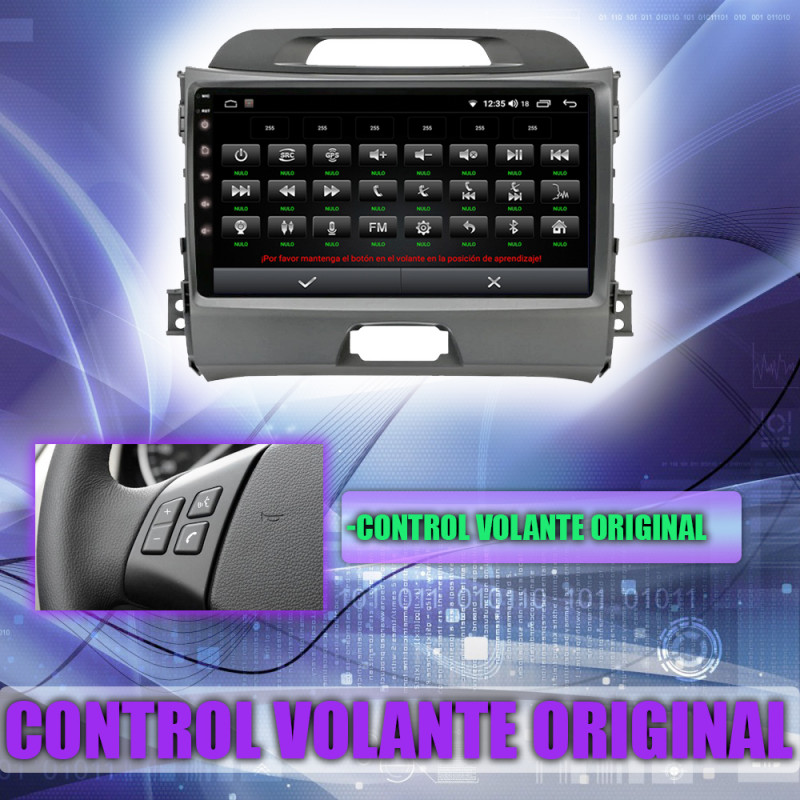

🔹 Configuración de mandos del volante en Android

Para los modelos de Kia Sportage 2009–2016, cuando reemplazas la radio de fábrica por una radio Android, los mandos del volante no se configuran automáticamente los que no llevan CANBUS. Te detallo el proceso paso a paso:

1. Requisitos previos:

   • Radio Android compatible con interfaz sin CANBU.

2. Abrir la app de configuración de mandos del volante:

   • En la mayoría de radios Android viene preinstalada una aplicación de control de volante.

   • Icono: generalmente un logotipo de volante.

   • Nombre típico: “Steering Wheel Control”, “Car Settings” o similar.

3. Iniciar el registro de botones:

   • Pulsa Start / Iniciar registro en la app.

   • La radio comenzará a detectar los botones que presiones en el volante.

4. Grabar cada botón:

   • Selecciona en pantalla qué función quieres asignar (Volumen +/-, siguiente pista, mute, etc.).

   • Pulsa el botón correspondiente en el volante.

   • La app reconocerá la señal y la asignará a la función.

5. Repetir con todos los botones:

   • Hazlo para todos los botones del volante que quieras usar.

   • Al terminar, guarda la configuración.

6. Prueba final:

   • Comprueba que todos los botones funcionen correctamente con la radio Android.

   • Ajusta si algún botón no responde, repitiendo el registro en la app.

🔧 Descripción técnica de la pantalla original

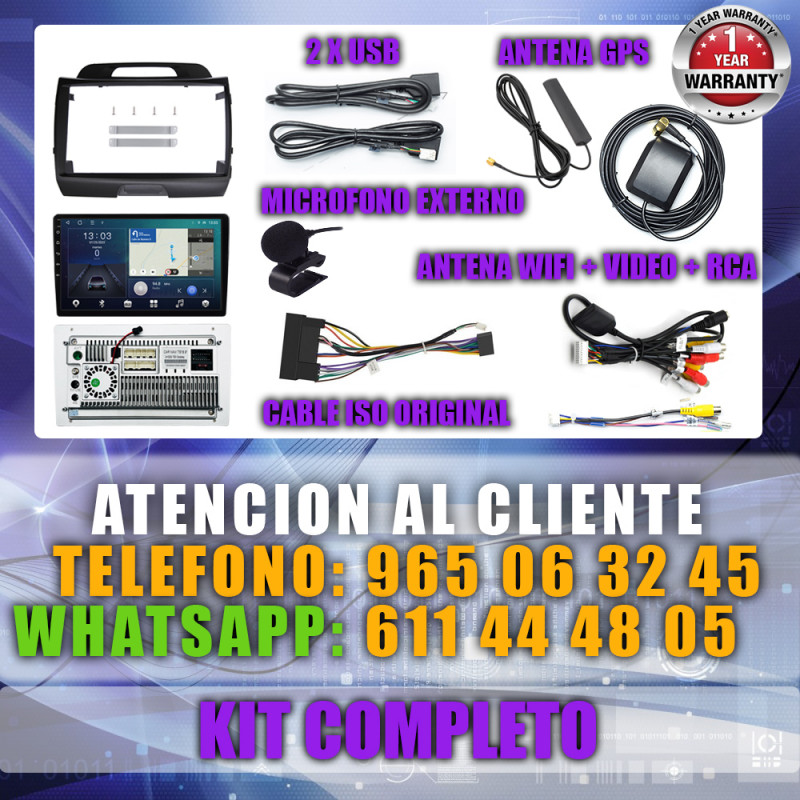

🔌 Conectores principales

1. ISO estándar (doble ISO)

   • Dos bloques:

     • Alimentación (corriente, ACC, tierra, antena, iluminación).

     • Altavoces (frontales y traseros).

   • En la Sportage 2009–2010 suele usarse este formato o un conector de 24 pines que se adapta a ISO.

2. Kia/Hyundai 24 pines (2009–2012 aprox.)

   • Conector rectangular, normalmente adaptado a ISO.

   • Incluye alimentación + altavoces.

   • Requiere adaptador para radios Android universales.

3. Kia/Hyundai 20 pines (algunas versiones de 2011–2013).

   • Muy similar al de 24 pines, pero más compacto.

   • También requiere adaptador a ISO/Android.

4. Kia/Hyundai 28–30 pines (2013–2015, con sistema premium o pantalla original)

   • Usado en versiones con amplificador externo o navegación de fábrica.

   • No lleva la salida directa de altavoces, sino señal hacia el amplificador.

   • Necesita interfaz especial (ej. CANBUS + harness específico).

📡 Conectores adicionales

• Conector antena de radio

  • Tipo DIN o FAKRA (dependiendo del año).

  • Puede requerir adaptador.

• CANBUS (opcional)

  • Si se instala Android con mandos al volante o control de funciones del coche, se necesita un módulo CANBUS + arnés compatible.

• USB/AUX originales

  • Algunos modelos tienen puerto USB/AUX de fábrica que requiere adaptador para reutilizarlo con la nueva unidad.

• Cámara de reversa

  • Si el vehículo ya trae cámara original, se requiere interfaz o conexión directa (según modelo y año).

✅ En resumen:

• 2009–2012: Conector 24 pines Kia/Hyundai (se adapta a ISO).

• 2011–2013: A veces 20 pines.

• 2013–2015 (con pantalla original): Conector 28–30 pines + CANBUS.

🧩 Descripción de los pines

• Pines 1–5: Alimentación

  • Pin 1: +12V (batería)

  • Pin 2: +12V (accesorio)

  • Pin 3: Tierra

  • Pin 4: Iluminación

  • Pin 5: Remoto (para antena o amplificador)

• Pines 6–13: Altavoces

  • Pin 6: Altavoz delantero izquierdo (+)

  • Pin 7: Altavoz delantero izquierdo (-)

  • Pin 8: Altavoz delantero derecho (+)

  • Pin 9: Altavoz delantero derecho (-)

  • Pin 10: Altavoz trasero izquierdo (+)

  • Pin 11: Altavoz trasero izquierdo (-)

  • Pin 12: Altavoz trasero derecho (+)

  • Pin 13: Altavoz trasero derecho (-)

• Pines 14–24: Funciones adicionales

  • Pin 14: CAN High (comunicación de bus)

  • Pin 15: CAN Low

  • Pin 16: Señal de velocidad del vehículo

  • Pin 17: Iluminación (negativo)

  • Pin 18: Control remoto del volante

  • Pin 19: Entrada USB

  • Pin 20: Entrada AUX

  • Pin 21: Entrada de micrófono

  • Pin 22: Señal de cámara trasera

  • Pin 23: Señal de cámara (alimentación)

  • Pin 24: Tierra (para cámara)

🔹 Por qué se necesita la resistencia

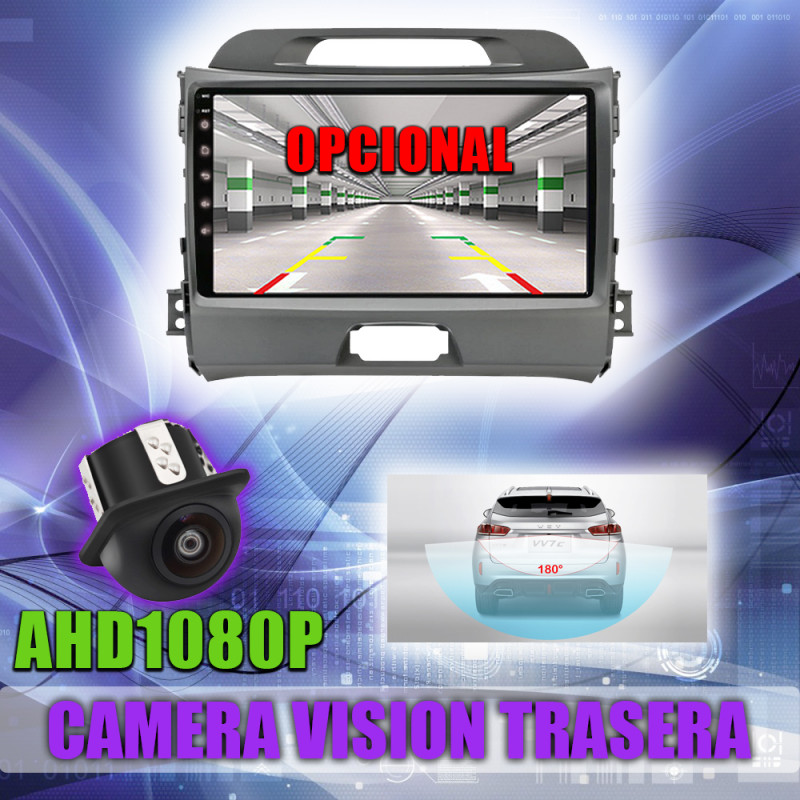

En muchos modelos de Kia Sportage (2009–2015) que traen cámara trasera de fábrica, cuando reemplazas la radio original por una radio Android, puede ser necesario usar una resistencia o adaptador para que la cámara funcione correctamente. Te explico por qué y cómo se hace:

1. Señal de video diferente:

   • La radio original recibe señal pre-amplificada o con polaridad inversa de la cámara.

   • La radio Android espera una señal estándar de video compuesto de 12V.

2. Detección de marcha atrás:

   • La cámara de fábrica se activa mediante un cable de activación que detecta +12V cuando pones reversa.

   • En algunos modelos, la radio Android no detecta correctamente ese +12V porque espera un voltaje menor o polaridad distinta.

3. Resistencia como adaptador:

   • Se coloca en serie o paralelo según el modelo para ajustar el voltaje de señal o simular la carga que la radio original esperaba.

   • Esto hace que la cámara se active automáticamente al poner la marcha atrás sin dañar la unidad.

🔹 Cómo se suele instalar

• Opción 1: Resistencia en serie con el cable de video

  • Ajusta la señal a un nivel compatible con la radio Android.

  • Común: Resistencia de 470Ω a 1kΩ según modelo.

• Opción 2: Módulo adaptador de cámara universal

  • Algunos módulos incluyen la resistencia interna + filtrado de señal.

  • Recomendado si la cámara original es de alta definición (HD) o si hay interferencias.

• Opción 3: Activación por +12V de luz de reversa

  • Conectar el cable de activación de la radio Android al positivo de la luz de marcha atrás.

  • La resistencia se usa para balancear la señal si la cámara no se activa correctamente.

⚠️ Precauciones

• No conectar directamente la cámara de fábrica a la radio Android sin verificar voltajes.

• Usar resistencia de potencia adecuada (mínimo 0,25W, a veces 0,5W según distancia del cable).

• Confirmar con multímetro que la polaridad y voltaje de la señal de video son compatibles con la radio.
